عنوان

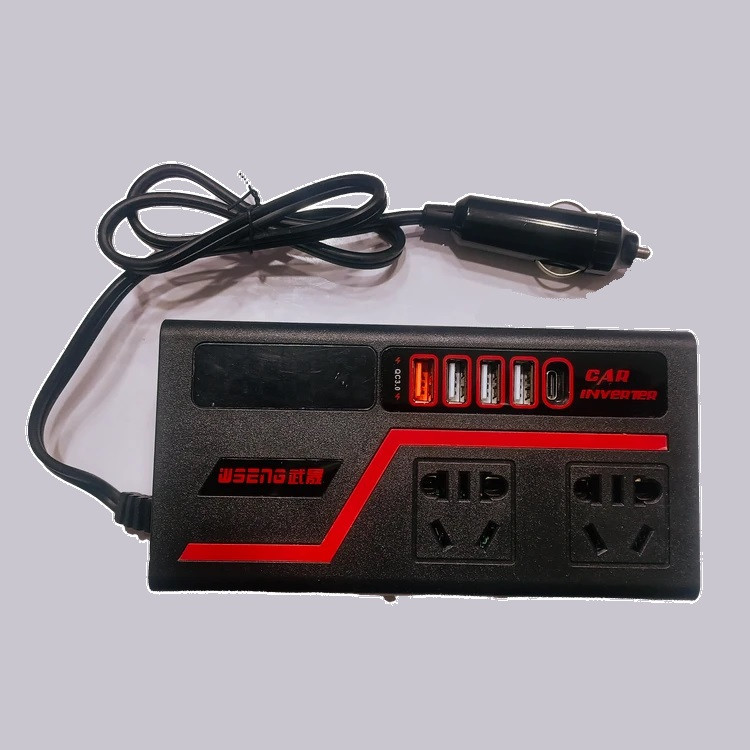

اینورتر خودرویی هوشمند چندکاره وو شنگ مدل WS-A1 مجهز به خروجی فست شارژ QC3.0 و پورت Type-C
برند سازنده / مدل
وو شنگ (Wu Sheng) | پارتنامبر: WS-A1
استاندارد فرآیند تولید
منطبق بر شیوه ساخت استاندارد GB 4943.1-2022
نوع موج خروجی AC
موج شبهسینوسی اصلاحشده (High-Frequency Power Conversion)
ولتاژ ورودی نامی (Input)
سیستم هوشمند دوگانه: ۱۰ الی ۱۵ ولت DC (برای خودروهای سواری ۱۲ ولت) یا ۲۰ الی ۲۸ ولت DC (برای خودروهای سنگین ۲۴ ولت)
ولتاژ خروجی AC
۱۱۰ الی ۲۲۰ ولت AC
جریان خروجی بخش AC
۱۵ الی ۲۰ آمپر / ۱۰ الی ۱۵ آمپر
خروجی پورت Type-C
۵ ولت با جریان ۲.۴ آمپر (5V/2.4A)
خروجی پورتهای USB معمولی
۳ پورت با جریان خروجی ترکیبی ۱.۱ الی ۱.۵ آمپر
بازه توان مداوم (Continuous Power)
تفکیک شده بر اساس تیپ سفارش: 60W / 80W / 100W / 150W / 200W
بازه توان اوج (Peak Power)
تفکیک شده بر اساس تیپ سفارش: 500W / 850W / 1000W / 1300W / 1500W
خروجی فندکی جانبی (Cigarette Lighter)
حداکثر توان خروجی پورت فندکی روی بدنه: 12V/200W یا 24V/400W (نباید از این مقدار تجاوز کند)
بازه قطع ولتاژ پایین (LVD)
۹.۵ ولت (در شبکه ۱۲ ولت) | ۱۹.۵ ولت (در شبکه ۲۴ ولت)
بازه قطع ولتاژ بالا (HVD)
۱۵ ولت (در شبکه ۱۲ ولت) | ۳۰ ولت (در شبکه ۲۴ ولت)
کلاس درس کوتاه چمروش دیجیتال:
کاربری اینورترهای شبهسینوسی در خودرو
اینورترهای خودرویی با تبدیل ولتاژ جریان مستقیم (DC) باتری ماشین به جریان متناوب (AC) برق شهر، امکان روشن کردن تجهیزات الکترونیکی را در سفرها و فضاهای خارج از شبکه برق فراهم میکنند. مدل WS-A1 از پروتکل سوئیچینگ فرکانس بالا با موج شبهسینوسی (Modified Sine Wave) بهره میبرد. مأموریت اصلی اینورترهای شبهسینوسی، راهاندازی تجهیزات مینیمال آنالوگ و دیجیتال فاقد سیمپیچ و پمپ است. پردازنده مرکزی این دستگاه با مانیتورینگ ولتاژ باتری خودرو، در صورت افت ولتاژ به زیر ۹.۵ ولت، جریان را قطع میکند تا شارژ باتری ماشین برای استارت زدن خودرو حفظ شود.
کاربرد عملی اینورتر چندکاره WS-A1 در پروژهها و سفرها

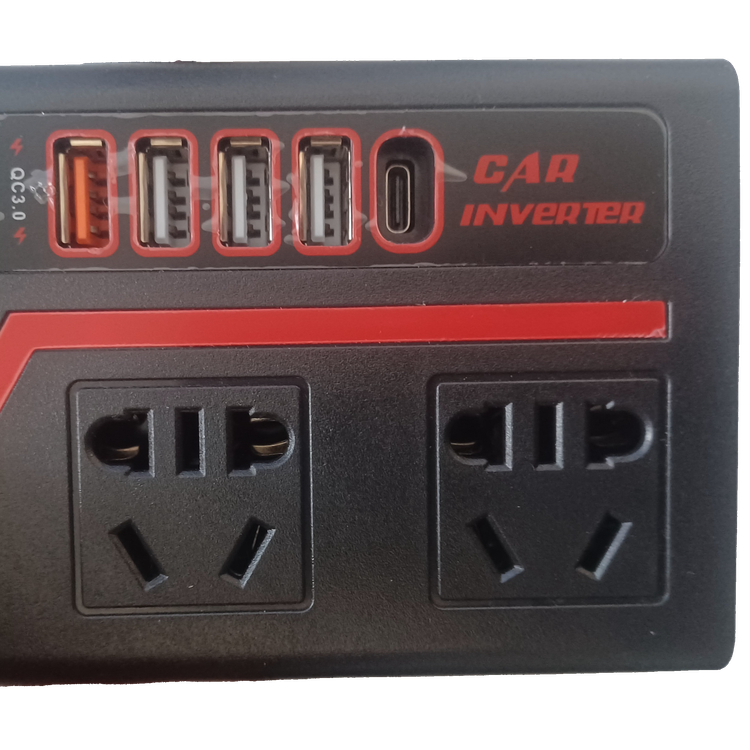

این کالا یک جعبهابزار الکترونیکی کامل برای داخل خودرو است. ساختار خروجیهای دستگاه به گونهای کالیبره شده است که نیازهای مختلف را همزمان برطرف میکند: ۲ پریز خروجی ۲۲۰ ولت خروجی برای روشن کردن لپتاپ، مودمهای سیمکارتی، یا جاروشارژی خودرو کاربرد دارد. دپارتمان شارژ گجتها نیز کاملاً غنی است؛ وجود یک پورت نارنجیرنگ اختصاصی فستشارژ QC3.0 و یک پورت Type-C جریان بالا، شما را از خرید هابشارژرهای فندکی مجزا بینیاز میکند. همچنین، تعبیه یک خروجی فندکی مستقیم روی بدنه جانبی دستگاه، پورت فندکی اشغالشده خودرو را دوباره به شما تحویل میدهد.
طبق داکیومنت تصویری روی بستهبندی، این تجهیز یک هاب انرژی همهکاره برای داخل کابین است و برای راهاندازی و شارژ گجتهای زیر کاملاً کالیبره شده است:
تجهیزات مسیریابی و نظارتی: انواع جیپیاس و رهیاب (Navigation)، دوربینهای ثبت وقایع خودرو (Tachograph) و رادارهای هوشمند (Electronic dog).
گجتهای دیجیتال و پرتابل: گوشیهای هوشمند (Mobile phone)، تبلتها و آیپدها (iPad)، لپتاپها و انواع پاوربانک (Power bank).
ابزارهای کاربردی و مسافرتی: بیسیمهای دستی (Walkie-talkie)، چراغقوههای شارژی (Flashlight)، چراغهای پیشانی (Headlight)، ریشتراشهای مسافرتی (Shaver) و مینیفنها یا پنکههای کوچک خودرویی (Small fan).
دریافت کاتالوگ و دفترچه راهنمای فارسی محصول WS-A1 (PDF) (در حال اقدام به راه اندازی دیتا سنتر )
مشاهده کالا در وبسایت رسمی کمپانی سازنده Wu Sheng (در حال اقدام به راه اندازی دیتا سنتر )
بهزودی با راهاندازی «دیتاسنتر اختصاصی چمروش دیجیتال»، نسخهٔ دیجیتالی و بهینهسازیشدهٔ منوال این محصول جهت دانلود مستقیم و دائمی در این بخش قرار خواهد گرفت.
وضعیت گارانتی و اصالت: این محصول با تضمین اصالت ۱۰۰٪ سختافزاری و تطابق کامل با دیتای فنی مندرج در کاتالوگ ارائه میشود. به دلیل ماهیت اینورترهای خودرویی و حساسیت شدید مدار سوئیچینگ فرفرکانس بالا به رفتارهای کاربردی، شرایط گارانتی دستگاه به شرح زیر کالیبره شده است:
۷ روز مهلت تست و بازگشت فنی: مشتریان چمروش دیجیتال ۷ روز مهلت دارند تا عملکرد دستگاه، توان پورتهای USB و خروجی AC را در شرایط استاندارد کارگاهی تست کنند. در صورت وجود هرگونه نقص اولیه ساختاری، کالا بدون قید و شرط تعویض میشود.
موارد خارج از محدوده گارانتی و تعویض (⚠️ بسیار مهم):
۱. آسیب ناشی از اتصال بار القایی: اتصال هرگونه پمپ، یخچال کمپرسوردار، مینیفر، دریل یا تجهیزات دارای سیمپیچ که منجر به سوختن ماسفتها یا مدار محافظ دستگاه شود، کالا را از مهلت تست و تعویض خارج میکند.
۲. نوسانات شدید ولتاژ خودرو: آسیبهای ناشی از دینام معیوب خودرو یا استارت زدن ماشین در حالی که اینورتر روشن است (به دلیل پیک ولتاژ ورودی ناگهانی).
۳. عدم رعایت قطبیت ورودی: اتصال معکوس سیمهای مثبت و منفی یا باز کردن پلمب و بدنه دستگاه توسط افراد غیرمتخصص.
نقاط قوت واقعی:
۱. تنوع بینظیر پورتهای خروجی: دسترسی همزمان به ۲ پریز AC، ۴ پورت USB (شامل QC3.0)، یک پورت Type-C و یک پورت خروجی فندکی، این تجهیز را به یک استگاه انرژی همهکاره تبدیل کرده است .
۲. حفاظت هوشمند باتری خودرو: قطع اتوماتیک مدار در ولتاژ خروجی نامی کمتر از ۹.۵ ولت جهت جلوگیری از دشارژ عمیق و تخریب باتری ماشین.
۳. طراحی کامپکت و کلیددار: تجهیز مجهز به یک کلید فیزیکی صفر و یک جهت مدیریت و قطع جریان AC در مواقع عدم استفاده است .
محدودیتهای فنی قطعه:
۱. عدم پشتیبانی از تجهیزات القایی (سیمپیچدار): به دلیل خروجی موج شبهسینوسی، این اینورتر به هیچ وجه نباید برای راهاندازی دستگاههای دارای موتور الکتریکی، پمپها، کمپرسورها، یخچالهای مسافرتی کمپرسوردار یا دستگاههای حساس پزشکی استفاده شود؛ چرا که منجر به آسیب قطعی به برد اینورتر یا سوختن دستگاه متصل میشود.
۲. محدودیت توان مداوم (Continuous Power): در زمان اتصال دستگاههای ۲۲۰ ولت، مجموع توان مصرفی دستگاهها باید با توان نامی مداوم کاتالوگ کالیبره باشد و نباید زیر بار پیک (Peak Power) مداوم قرار گیرد؛ زیرا سیستم حفاظت اضافه بار (Overload) مدار را قطع میکند.
شرایط استفاده از این محصول :
رعایت فضا برای دفع حرارت: در زمان نصب و استفاده، باید حداقل ۵ سانتیمتر فضای خالی پیرامون بدنه دستگاه وجود داشته باشد و هیچگونه مانع یا اشیایی که مانع گردش هوا میشوند دور آن قرار نگیرد تا سیستم خنککننده داخلی بتواند به درستی کار کند.
ممنوعیت شدید رطوبت: دستگاه به هیچ وجه ضدآب نیست؛ باید کاملاً خشک نگه داشته شده و از خیس شدن یا قرارگیری در معرض باران محافظت شود.
بررسی قطبیت و عیبیابی اولیه: اگر بعد از اتصال، چراغ نشانگر دستگاه روشن نشد، مصرفکننده ابتدا باید فیوز فندکی را بررسی کند. همچنین در صورت داغ شدن بیش از حد، سیستم قطع اتوماتیک (Overheating shut off) فعال میشود که در این حالت باید بار اضافی را کاهش داد و اجازه داد دستگاه خنک شود.
هشدار ایمنی کودکان و باز کردن بدنه: باز کردن بدنه دستگاه توسط افراد غیرمتخصص به دلیل وجود ولتاژ بالا خطرناک است. دستگاه باید کاملاً دور از دسترس کودکان نگهداری شود.
۷ روز مهلت تست و بازگشت فنی: مشتریان چمروش دیجیتال ۷ روز مهلت دارند تا عملکرد دستگاه، توان پورتهای USB و خروجی AC را در شرایط استاندارد کارگاهی تست کنند. در صورت وجود هرگونه نقص اولیه ساختاری، کالا بدون قید و شرط تعویض میشود.
موارد خارج از محدوده گارانتی و تعویض (⚠️ بسیار مهم):
۱. آسیب ناشی از اتصال بار القایی: اتصال هرگونه پمپ، یخچال کمپرسوردار، مینیفر، دریل یا تجهیزات دارای سیمپیچ که منجر به سوختن ماسفتها یا مدار محافظ دستگاه شود، کالا را از مهلت تست و تعویض خارج میکند.
۲. نوسانات شدید ولتاژ خودرو: آسیبهای ناشی از دینام معیوب خودرو یا استارت زدن ماشین در حالی که اینورتر روشن است (به دلیل پیک ولتاژ ورودی ناگهانی).
۳. عدم رعایت قطبیت ورودی: اتصال معکوس سیمهای مثبت و منفی یا باز کردن پلمب و بدنه دستگاه توسط افراد غیرمتخصص.
