عنوان

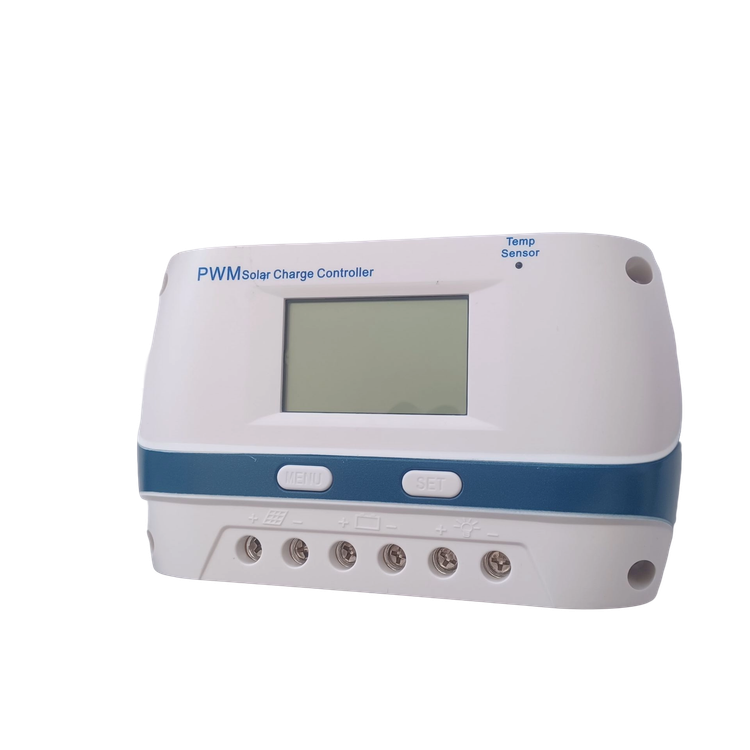

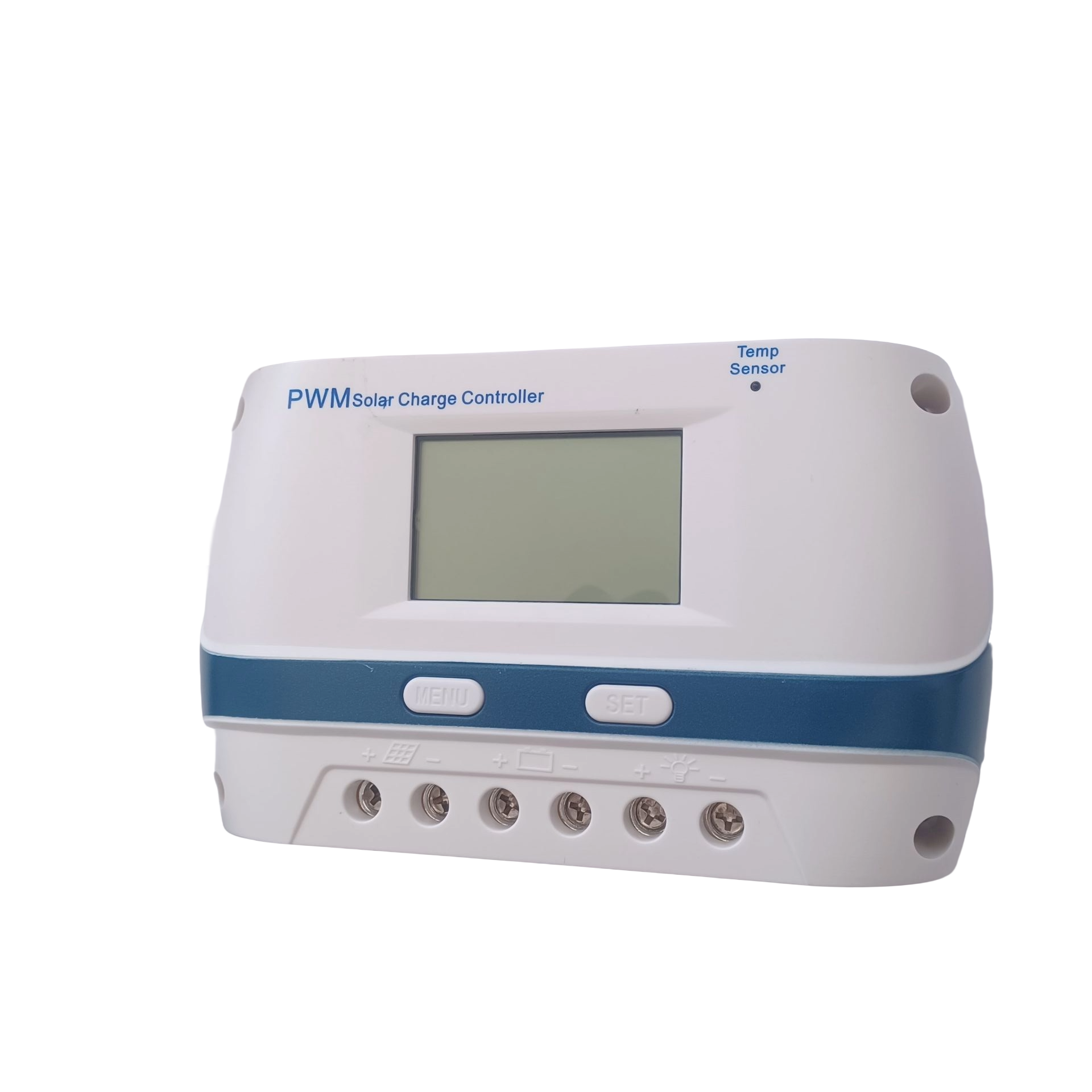

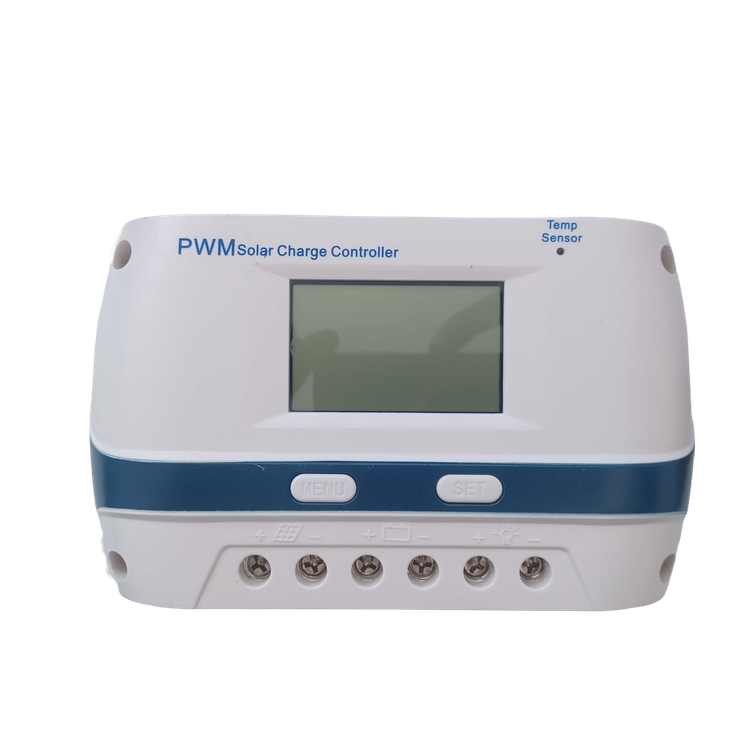

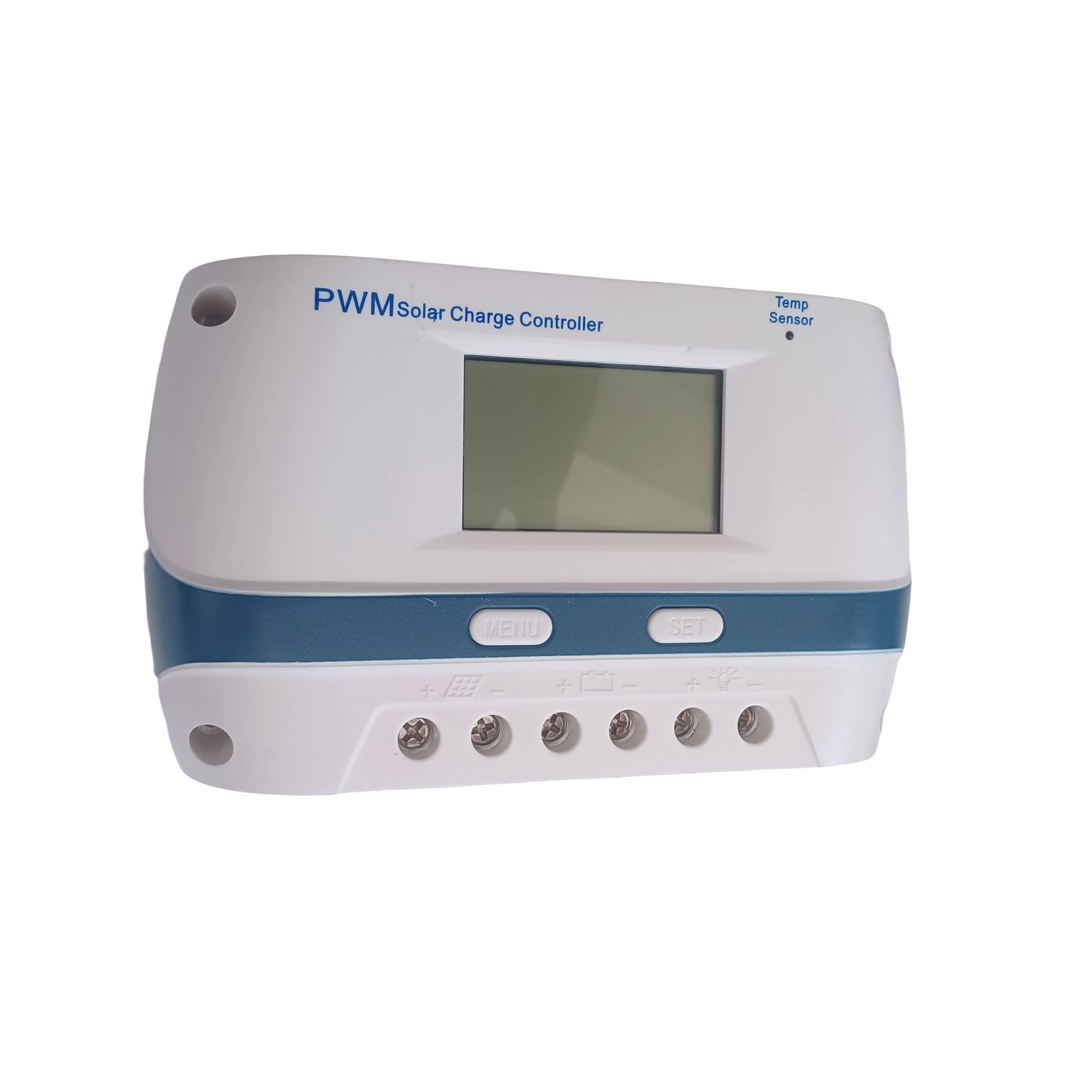

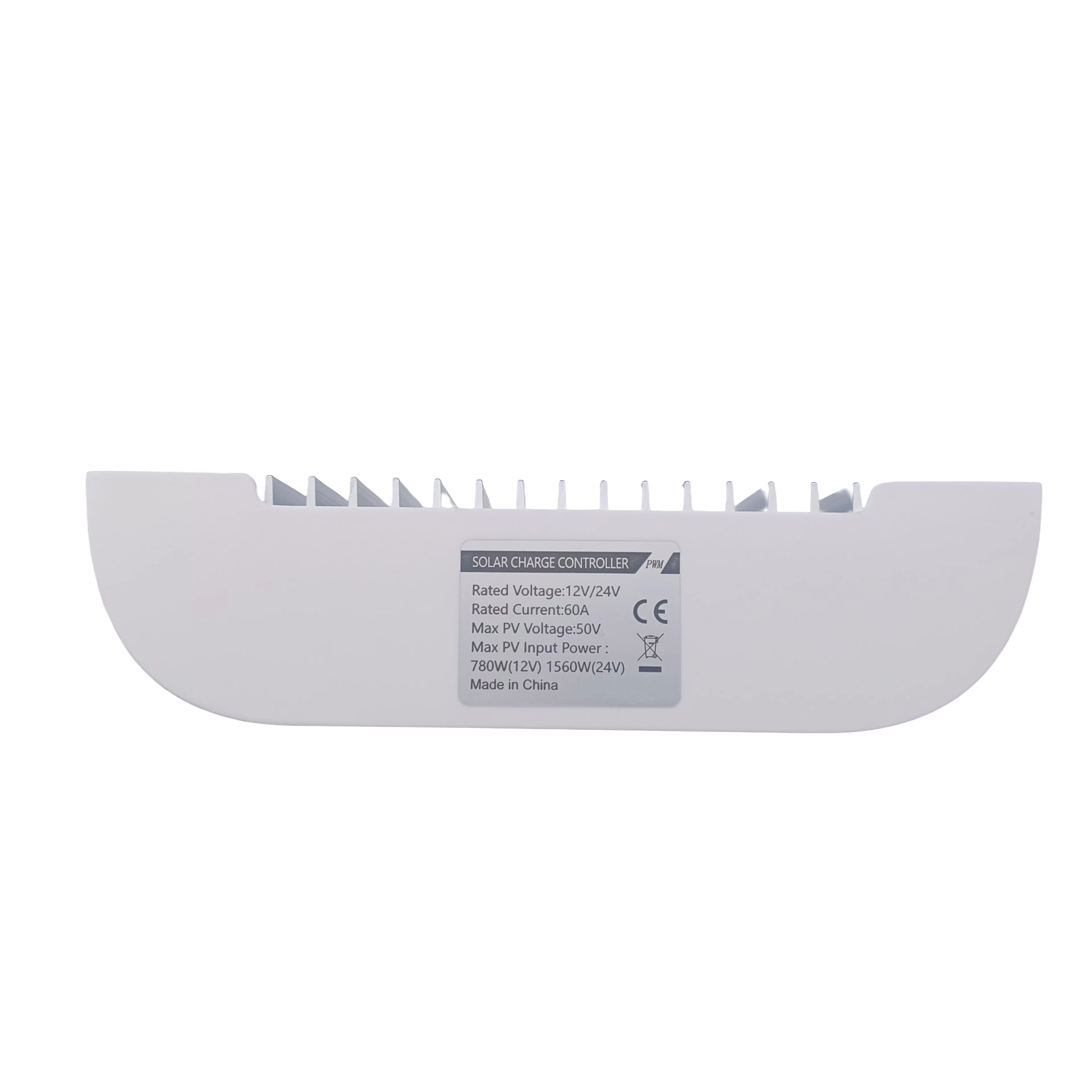

کنترلر شارژ خورشیدی PWM مدل ۶۰ آمپر نمایشگردار ۱۲/۲۴ ولت دارای دو پورت USB
نوع کالا
کنترلر شارژ خورشیدی (Solar Charge Controller)
تکنولوژی شارژ
مدولاسیون پهنای باند پالس (PWM) هوشمند
جریان نامی شارژ (Rated Current)
۶۰ آمپر (60A)
ولتاژ نامی سیستم (Rated Voltage)
۱۲ ولت و ۲۴ ولت با تشخیص اتوماتیک (12V/24V Auto)
حداکثر ولتاژ ورودی پنل (Max PV Voltage)
۵۰ ولت (50V)
حداکثر توان ورودی پنل
۷۸۰ وات در سیستم ۱۲ ولت | ۱۵۶۰ وات در سیستم ۲۴ ولت
جریان مصرف داخلی دستگاه
کمتر یا مساوی ۱۲ میلیآمپر
خروجی پورت USB
۵ ولت ۱ آمپر واقعی (5V/1A) جهت شارژ ایمن تجهیزات
ولتاژ قطع بار (LVD)
۱۱.۰ ولت پیشفرض (قابل تنظیم در بازه ۹ تا ۱۲ ولت)
ولتاژ وصل مجدد بار (LVR)
۱۲.۶ ولت پیشفرض (قابل تنظیم در بازه ۱۱ تا ۱۳.۵ ولت)
ولتاژ شارژ شناور (Float Voltage)
۱۳.۸ ولت پیشفرض (قابل تنظیم در بازه ۱۳ تا ۱۵ ولت)
ولتاژ بوست شارژ (Boost charging)
۱۴.۴ ولت (فعالسازی هوشمند به مدت ۲ ساعت در صورت افت ولتاژ به زیر ۱۲ ولت)
حفاظت ولتاژ بالا (Battery Over Voltage)
قطع اضطراری و حفاظت مدار در ولتاژ ۱۶.۵ ولت
حفاظت اضافه جریان بار (Load Over Current)
مجهز به سیستم هوشمند قطع بار و ریاستارت خودکار در هر ۲ دقیقه یکبار
حفاظت اتصال معکوس (Reverse Connection)
دارای مدار حفاظتی داخلی مقتدر (Yes)
ضریب جبرانساز دما
برای سیستم ۱۲ ولت 24mV/C (ضریب ۲۴ ولت:48(mV/C
محدوده دمای کاری
منفی ۲۰ تا مثبت ۵۵ درجه سانتیگراد

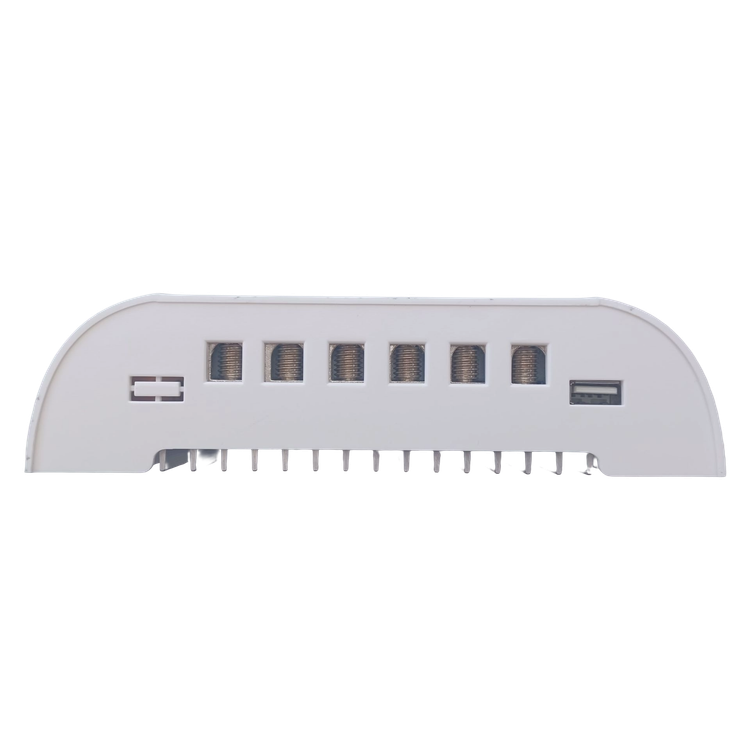

سایز ترمینالها (Terminal Scale)
استاندارد صنعتی 28 الی 10 AWG (پشتیبانی از کابلهای ضخیم مجهز به سرسیم)
نوع سوئیچینگ مدار
مدار سری با ماسفتهای منفی (Negative MOSFET)
جدول راهنمای عیبیابی سریع چمروش (Fault and Handling) برای این محصول در انتههای همین توضیحات آمده است .
کلاس درس کوتاه چمروش دیجیتال: نقش جریان نامی در ابعاد پنل خورشیدی در مهندسی سیستمهای خورشیدی مستقل از شبکه (Off-Grid)، جریان خروجی آرایه پنلها تعیینکننده کالیبر کنترلر شارژ است. این دستگاه با ظرفیت جریانی ۶۰ آمپر، برای هندل کردن آرایههای بزرگ تا سقف ۷۸۰ وات در شبکه ۱۲ ولت و ۱۵۶۰ وات در شبکه ۲۴ ولت طراحی شده است. کنترلر با مانیتورینگ زنده ولتاژ باتری، در زمان پیک تابش، جریان ورودی را در ۳ فاز Bulk (شارژ سریع)، Boost (تثبیت ولتاژ) و Float (شارژ نگهدارنده شناور) تنظیم میکند. این فرآیند مانع از افزایش دمای داخلی سلولهای باتری و پدیده مخرب گازپرانی الکترولیت شده و طول عمر مفید بانک باتری را افزایش میدهد.
کاربرد عملی کنترلر ۶۰ آمپری در پروژههای واقعی این تجهیز به دلیل ظرفیت جریانی صنعتی بالا و قیمت اقتصادی، انتخابی بهینه برای ویلاهای میانرده، ایستگاههای مخابراتی سولار و سیستمهای روشنایی معابر شهری است. وجود یک پورت خروجی USB با جریان ۱ آمپر در بخش جانبی، امکان تغذیه مستقیم گجتهای کممصرف ۵ ولتی را بدون نیاز به روشن کردن اینورتر فراهم میسازد. همچنین، سنسور لوکسمتر هوشمند داخلی (از طریق پایش ولتاژ پنل)، امکان فعالسازی مودهای تایمر چندساعته و حالت اتوماتیک شبسوز (روشن شدن با غروب و خاموشی با طلوع خورشید) را برای خروجی بار (Load) میسر کرده است.
این کالا با تضمین اصالت گرید کیفی و سلامت کامل فیزیکی توسط چمروش دیجیتال عرضه میشود:
مهلت تست اولیه: این محصول دارای ۷ روز مهلت تست اصالت و سلامت الکترونیکی از زمان تحویل کالا میباشد.
شرط ابطال گارانتی: هرگونه صدمه ناشی از ضربه، شکستگی، نفوذ آب، آبشدگی ترمینالها به دلیل شل بستن پیچها، یا اعمال ولتاژ ورودی پنل بالاتر از ۵۰ ولت، دستگاه را از تعهد پشتیبانی خارج میکند.
توصیه حیاتی دپارتمان فنی:
طبق منوال رسمی دستگاه ، ترتیب اتصال سیمها اجباری است: ۱. ابتدا باتری، ۲. سپس پنل خورشیدی، ۳. در نهایت مصرفکننده DC. هنگام باز کردن مدار نیز باید دقیقاً عکس این ترتیب عمل شود؛ در غیر این صورت پردازنده دستگاه آسیب خواهد دید.
| خطای ظاهری دستگاه | علت احتمالی بروز خطا | راهکار مهندسی و رفع مشکل |
| صفحه LCD کاملاً خاموش است (حتی پس از اتصال باتری) |
۱. ولتاژ باتری به شدت پایین است. ۲. اتصال قطبهای باتری معکوس است. ۳. قطع بودن سیمکشی یا فیوز ورودی. |
ولتاژ باتری را با مولتیمتر چک کنید. اتصال کابلهای باتری به کنترلر را مجدداً با دقت و استحکام کامل بررسی و متصل کنید. |
| آفتاب کامل است اما علامت پنل و شارژ روی LCD نیست | کابل پنل خورشیدی دچار قطعشدگی (Open Circuit)، اتصالی (Short Circuit) یا اتصال معکوس شده است. | مسیر کابلکشی پنلها را بررسی کرده و از اتصال محکم و درست قطبهای مثبت و منفی پنل به ترمینال دستگاه مطمئن شوید. |
| نمایش کد خطای LVD روی نمایشگر | باتری بیش از حد تخلیه شده است (Over Discharging). | طراحی ظرفیت سیستم شما ضعیف است یا مصرف بار بیش از توان شارژ است. اجازه دهید باتری توسط پنلها شارژ و احیا شود. |
| نمایش کد خطای HVD روی نمایشگر | ولتاژ باتری بیش از حد مجاز بالا رفته است (High Battery Voltage). | ابتدا اتصال پنل خورشیدی را قطع کنید. منتظر بمانید تا ولتاژ باتری به سطح نرمال بازگردد. در صورت عدم رفع خطا، باتری را جدا و مجدداً لود کنید. |
| نمایش خطای Over Current (اضافه جریان) | خروجی لود دچار اتصال کوتاه، اورلود شدید یا جریان هجومی (Surge Power) بالاتر از توان طراحی شده است. | کابلهای خروجی مصرفکننده را از نظر اتصالی چک کنید. توان مصرفکننده را بررسی کنید که بالاتر از کالیبره دستگاه نباشد. دستگاه هر ۲ دقیقه خود را ریاستارت میکند. |
دریافت دفترچه راهنما و منوال فنی کنترلر شارژ ۶۰ آمپر (PDF)
📢 اطلاعیه فنی دپارتمان چمروش دیجیتال: این محصول به سفارش خطوط توزیع استاندارد و به صورت بدون برند مستقیم (Generic OEM) تولید شده است تا با حذف هزینههای واسطهای برندینگ، بالاترین کیفیت قطعات سختافزاری را با قیمتی کاملاً اقتصادی به دست مصرفکننده برساند. اصالت، توان بدنه و صحت دیتای فنی این کالا، توسط واحد نظارت فنی و تامین کالا در چمروش دیجیتال کاملاً بررسی و تایید شده است.
بهزودی با راهاندازی «دیتاسنتر اختصاصی چمروش دیجیتال»، نسخهٔ دیجیتالی و بهینهسازیشدهٔ منوال این محصول جهت دانلود مستقیم و دائمی در این بخش قرار خواهد گرفت.

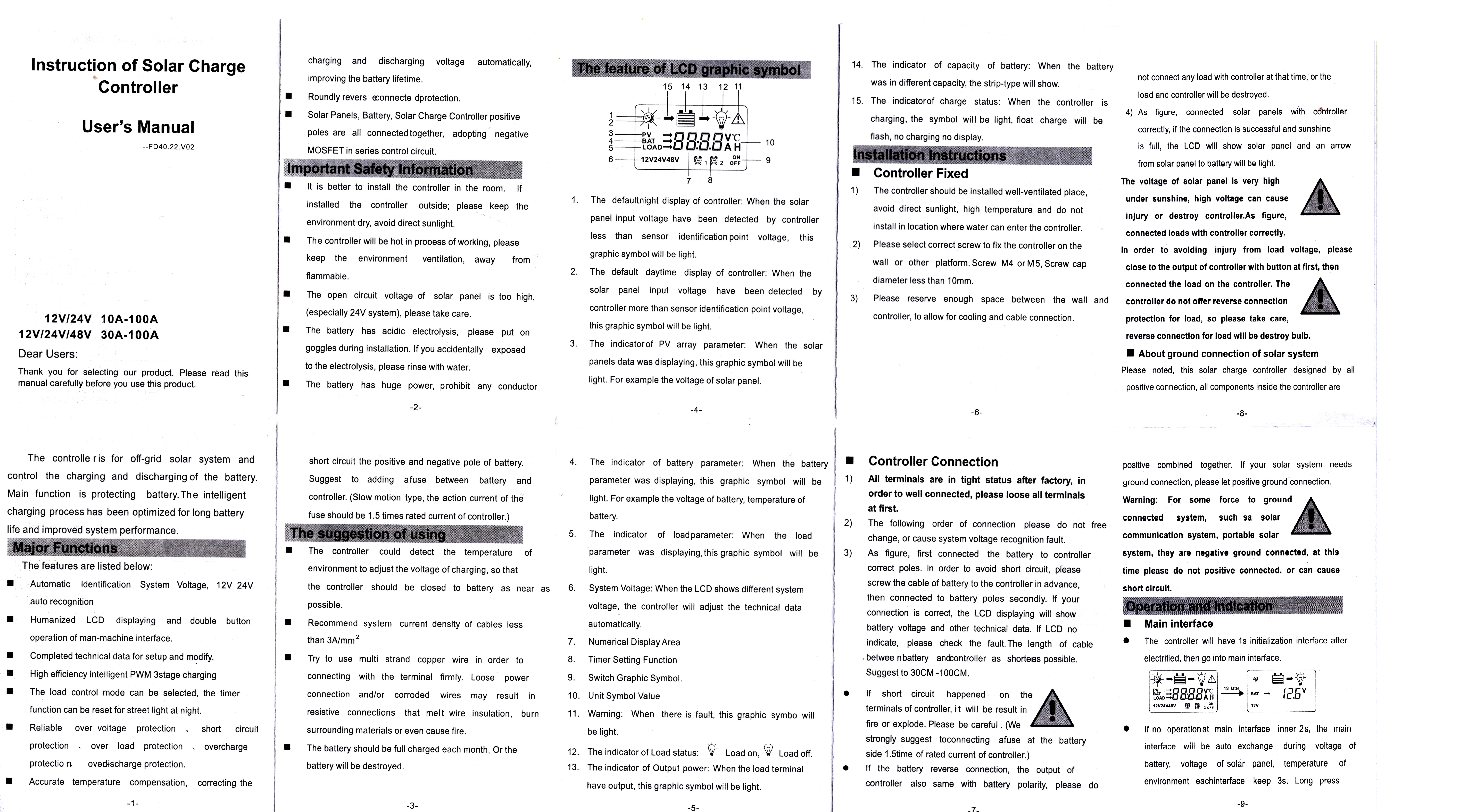

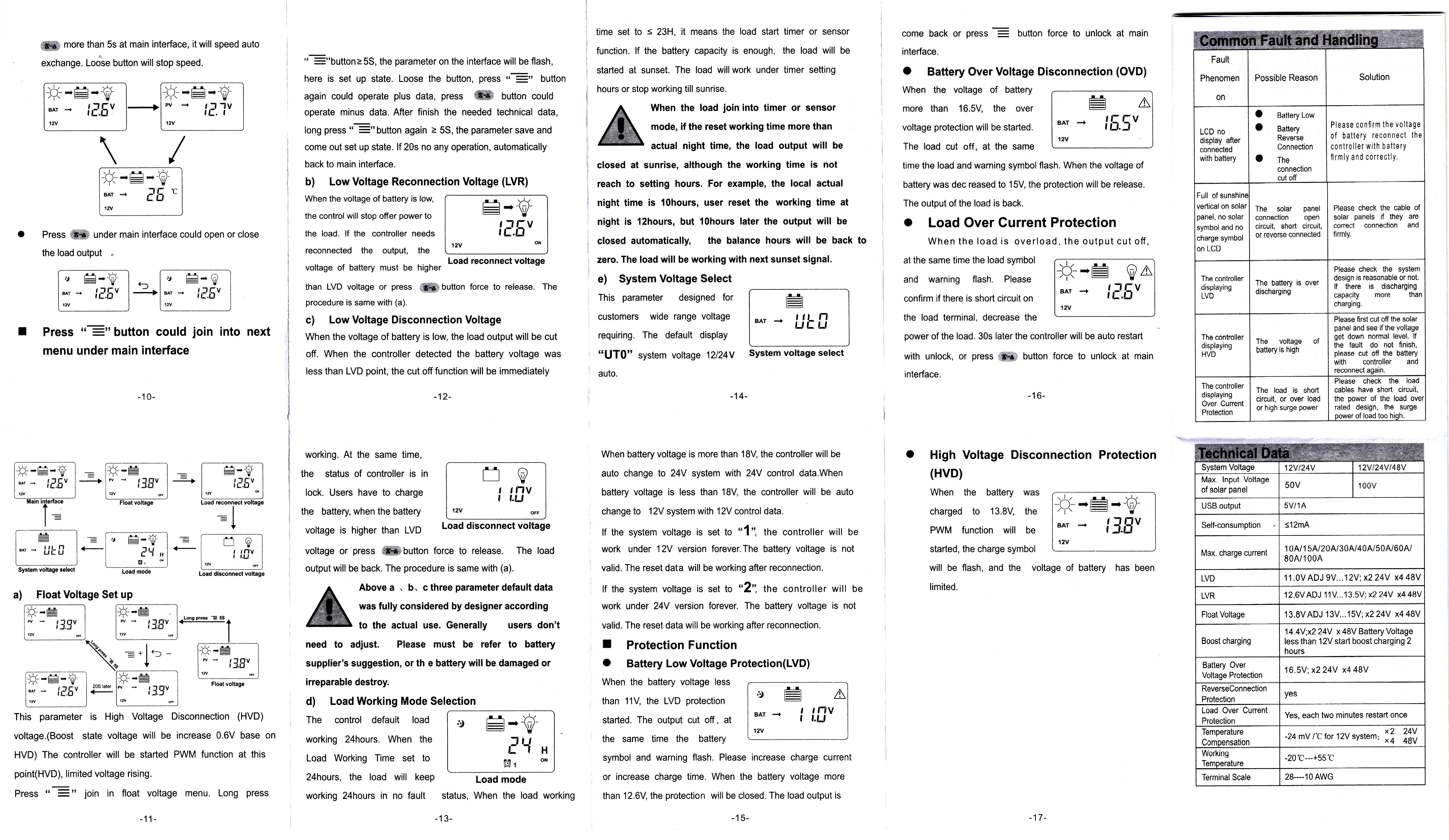

میتوانید عکس با کیفیت بالا از منوال دستگاه را در زیر مشاهده کنید.
نقاط قوت واقعی:

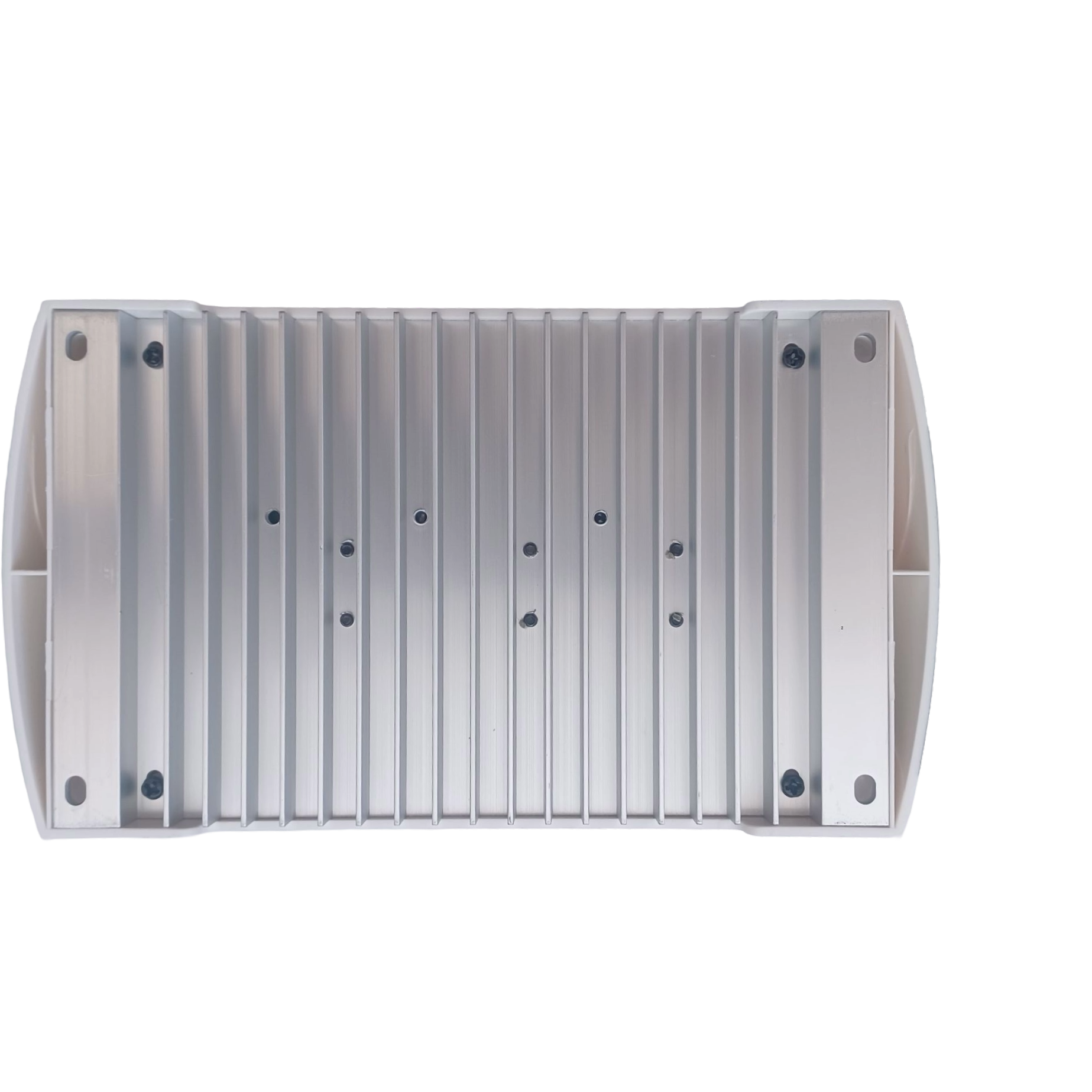

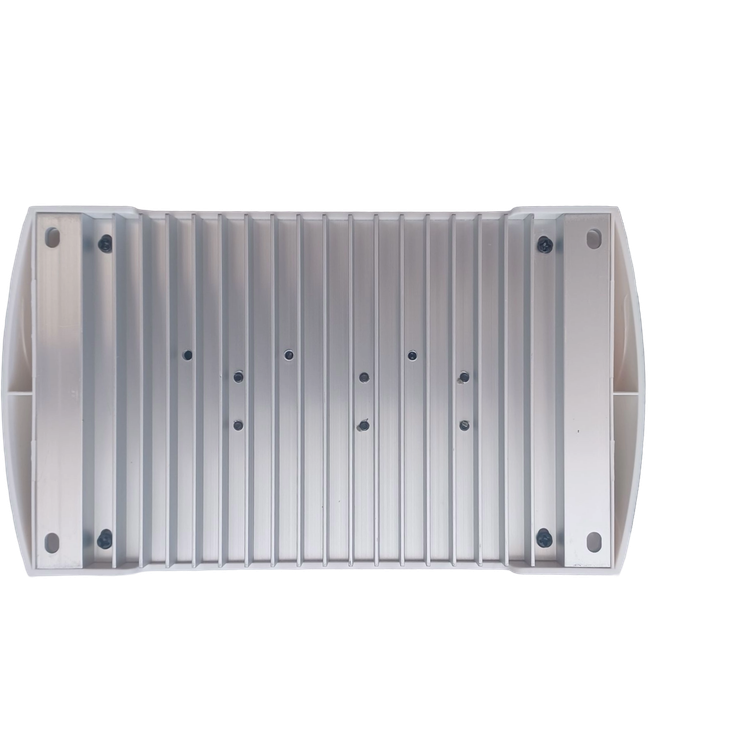

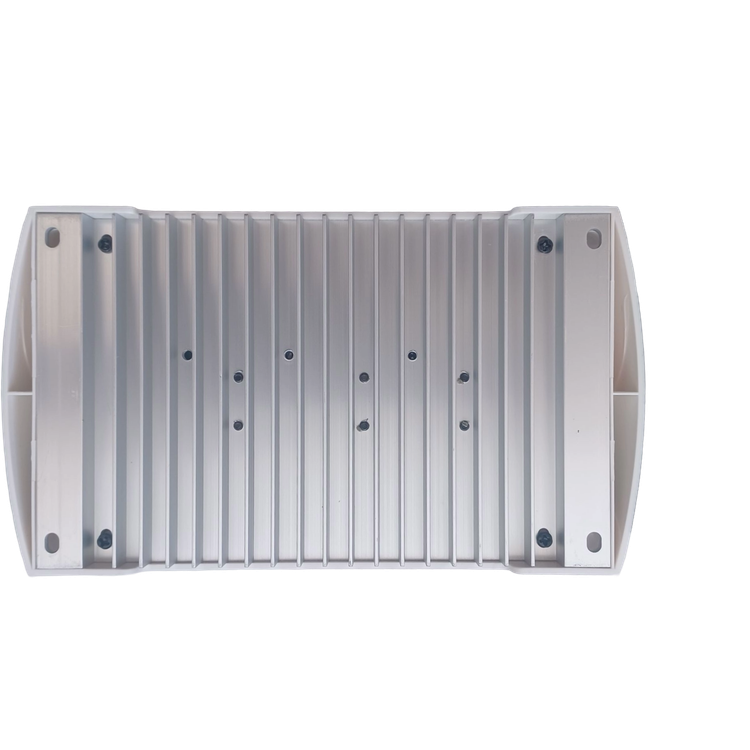

۱. دفع حرارت مهندسیشده (بلوک آلومینیومی): پشت دستگاه مجهز به یک هیتسینک آلومینیومی ضخیم و یکپارچه است که تبادل حرارتی را به روش جابجایی طبیعی هوا و ۱۰۰٪ بیصدا انجام میدهد و استهلاک مکانیکی فن را ندارد.
۲. سیمگیرهای صنعتی (10 AWG): پشتیبانی از کابلهای ضخیم مجهز به سرسیم جهت کاهش افت ولتاژ در جریانهای بالا.
۳. تایمر خروجی پیشرفته: انعطاف بالا در تنظیم کارکرد خروجی بار (حالت دستی، تایمر ۱ تا ۲۳ ساعته و حالت تمام اتوماتیک روز/شب).
محدودیتهای فنی قطعه:
محدودیت ولتاژ ورودی (Max PV 50V): حداکثر ولتاژ مدار باز پنلهای متصل نباید از ۵۰ ولت تجاوز کند؛ لذا نباید پنلهای بزرگ نیروگاهی (که Voc بالایی دارند) را با هم سری کرد و آرایش پنلها باید به صورت موازی باشد.

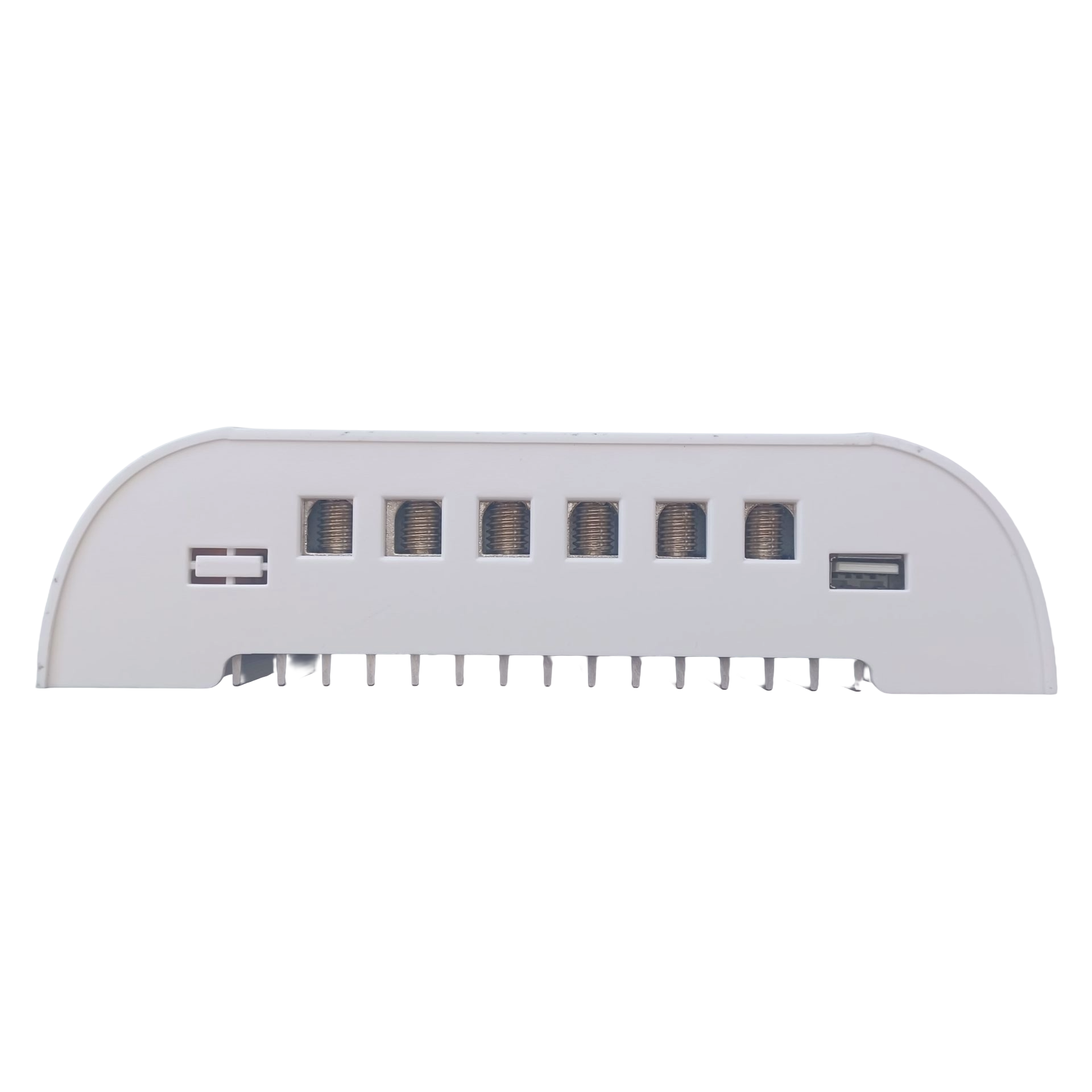

تک پورت بودن USB و جریان محدود: دستگاه تنها مجهز به یک پورت USB با خروجی ۵ ولت ۱ آمپر است که صرفاً برای کاربری اضطراری مناسب است و نباید به عنوان شارژر سریع استفاده شود.راهکار اختصاصی و پاتک فنی چمروش دیجیتال (حل محدودیت شارژ): پورت USB پیشفرض روی بدنه این دستگاه خروجی محدود ۵ ولت ۱ آمپر دارد که برای شارژ سریع تجهیزات مدرن مناسب نیست. دپارتمان فنی چمروش دیجیتال برای رفع این بنبست جریانی، پس از بررسی و تحلیل بردهای مختلف بازار، یک ماژول تخصصی کاهنده را گزینش و تهیه کرده است؛ شما میتوانید با تهیه و اتصال برد شارژر فست شارژ QC/PD چمروش مجهز به باکس 3D Print به خروجی ۱۲ ولت این کنترلر، یک ایستگاه سوپر فست شارژ قدرتمند با دو خروجی USB-A و USB-C ایجاد کنید. این کیت افزونه توسط دپارتمان ما به طور کامل زیر بار تست شده و موفق شده است گوشیهای پرچمدار را با تمام توان و بدون هیچگونه افت ولتاژ یا اختلال در عملکرد کنترلر شارژ کند.
ترتیب سربندی الزامی: برای تشخیص درست ولتاژ پایه شبکه توسط پردازنده، ترتیب نصب: ۱. ابتدا باتری، ۲. سپس پنل خورشیدی، ۳. در نهایت خروجی لود. (زمان باز کردن مدار، ترتیب کاملاً معکوس است).
محدودیت خروجی USB در آمپراژ بالا: توجه داشته باشید که با وجود خروجی ۶۰ آمپری این دستگاه برای پنلها، خروجی پورتهای USB آن روی توان ایمن ۵ ولت ۱ آمپر (5V/1A) فیکس شده است؛ بنابراین برای شارژ همزمان دو گوشی هوشمند مدرن یا تبلت با سرعت بالا طراحی نشده و صرفاً کاربری اضطراری یا تغذیه گجتهای کممصرف خورشیدی را دارد.
وضعیت تگ تخصصی:
این کالا به دلیل مجهز بودن به هیتسینک ضخیم صنعتی، ترمینالهای 10 AWG، جریان عبوری بالا و قیمت کاملاً اقتصادی در بازار آفگرید، واجد شرایط دریافت نشان «پیشنهاد چمروش دیجیتال» میباشد.
