برند و اصالت کالا

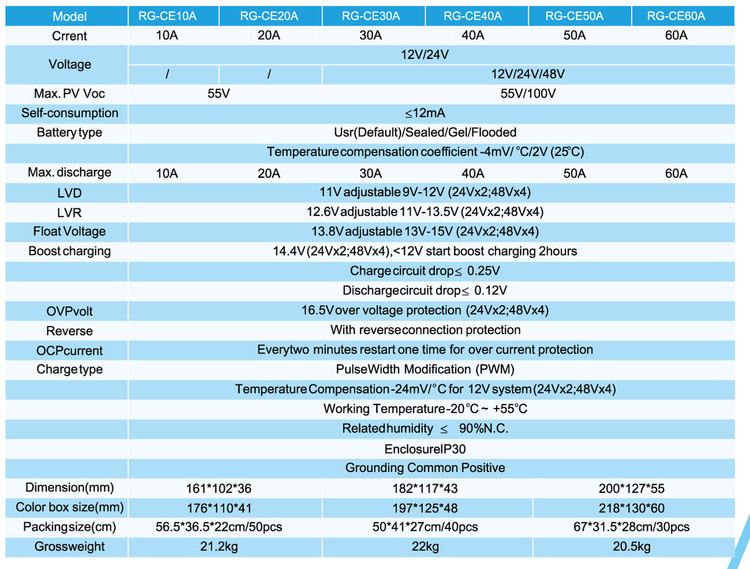

RAGGIE (راگی) - دارای گواهینامههای بینالمللی CE, TUV, ROHS
مدل تجاری اختصاصی
RG-CE Series (مدل اختصاصی 1۰ آمپر: RG-CE10A)
پردازنده و چیپست اصلی
RG-CE10A
تکنولوژی شارژ
مدولاسیون پهنای باند پالس (PWM) هوشمند ۳ مرحلهای
جریان نامی شارژ (Current)
1۰ آمپر (10A)
ولتاژ سیستم و مکانیزم خودکار
شناسایی خودکار سیستمهای ۱۲ ولت و ۲۴ ولت (12V/24V Auto Work)
حداکثر ولتاژ مدار باز پنل (Max PV Voc)
۵۵ ولت (55V) - ایدهآل برای ساختارهای استاندارد
جریان مصرف داخلی دستگاه (Self-consumption)
کمتر یا مساوی ۱۲ میلیآمپر
انواع باتریهای پشتیبانیشده
تعریف کاربر (Usr Default) / سیلد-اسید (Sealed) / ژل (Gel) / اسید مایع (Flooded)
حداکثر جریان خروجی بار (Max. discharge)
1۰ آمپر (10A) - همگام با جریان شارژ ورودی
ولتاژ قطع بار (LVD)
۱۱ ولت (قابل تنظیم در بازه ۹ تا ۱۲ ولت برای سیستم ۱۲ ولت)
ولتاژ وصل مجدد بار (LVR)
۱۲.۶ ولت (قابل تنظیم در بازه ۱۱ تا ۱۳.۵ ولت)
ولتاژ شارژ شناور (Float Voltage)
۱۳.۸ ولت (قابل تنظیم در بازه ۱۳ تا ۱۵ ولت)
حفاظت ولتاژ بالا (OVP)
قطع اضطراری خروجی در ولتاژ ۱۶.۵ ولت
ولتاژ بوست شارژ (Boost charging)
۱۴.۴ ولت (فعالسازی هوشمند به مدت ۲ ساعت در صورت افت ولتاژ به زیر ۱۲ ولت)
افت ولتاژ مدار شارژ
کمتر یا مساوی ۰.۲۵ ولت
حفاظت ولتاژ بالا (OVPvolt)
قطع اضطراری خروجی در ولتاژ ۱۶.۵ ولت (اور ولتاژ)
حفاظت اضافه جریان (OCPcurrent)
ریاستارت خودکار مدار در هر ۲ دقیقه یکبار در صورت بروز اضافه جریان
حفاظت اتصال معکوس (Reverse)
دارای مدار حفاظتی داخلی در برابر اتصال معکوس قطبها
ضریب جبرانساز دما
-4mV/C/2V (25 C )
مشخصات فیزیکی دستگاه (ابعاد)
161*102*36
شرایط محیطی مجاز
دمای منفی ۲۰ تا مثبت ۵۵ درجه سانتیگراد | رطوبت مجاز کمتر یا مساوی ۹۰٪ نان-کندنس
مکانیزم اتصال زمین (Grounding)
قطب مثبت مشترک (Common Positive)
کلاس حفاظتی بدنه و ارت
IP30
کلاس درس کوتاه چمروش دیجیتال:
مدیریت هوشمند توان در ابعاد کوچک در سیستمهای خورشیدی آفگرید (Off-Grid) با ابعاد کوچک و اقتصادی، انتخاب یک کنترلر شارژ دقیق اهمیت بالایی دارد. کنترلر شارژ راگی مدل RG-CE10A با بهرهگیری از تکنولوژی PWM، جریان ورودی از پنل را بر اساس الگوریتم هوشمند ۳ مرحلهای تنظیم میکند. این فرآیند با کنترل ولتاژ در سه فاز Bulk (شارژ سریع)، Boost (تثبیت ولتاژ) و Float (شارژ شناور و نگهداری)، مانع از داغ شدن باتری و تبخیر الکترولیت آن میشود. استفاده از این ناظر هوشمند، تضمینکنندهٔ سلامت و افزایش طول عمر مفید باتریهای گرانقیمت سیستم شماست.
کاربرد عملی کنترلر RAGGIE RG-CE10A در پروژههای واقعی:

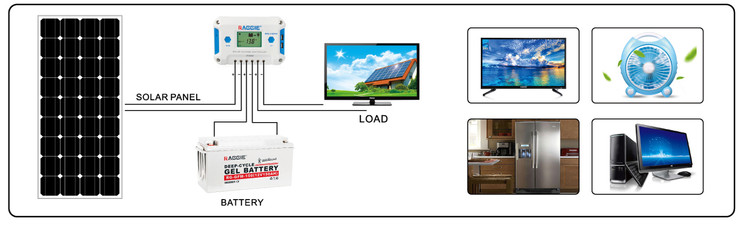

این مدل ۱۰ آمپری، به دلیل مجهز بودن به چیپستهای اصیل و قدرتمند کمپانی ST Microelectronics، پایداری بسیار بالایی در کلاس کاری خود دارد و انتخابی بهینه برای پروژههای سبک، پرتابل و اقتصادی است. اگر به دنبال تامین برق خورشیدی برای یک عدد دوربین مداربسته کممصرف در باغ، سیستمهای روشنایی آلاچیق، کانکسها، پکیجهای عشایری یا تجهیزات مانیتورینگ کوچک هستید، RG-CE10A با ظرفیت خروجی لود ۱۰ آمپری خود به راحتی از پس مدیریت مدار برمیآید. سنسور جبرانساز دمای داخلی این کالا، ولتاژ شارژ را بر اساس تغییرات دمای محیط اصلاح میکند تا عملکرد سیستم در فصول سرد و گرم سال پایدار بماند. دو پورت USB دوقلو تعبیه شده روی بدنه نیز به شما این امکان را میدهد که ملزومات ۵ ولتی (مثل تلفن همراه یا مودم) را بدون نیاز به روشن کردن اینورتر و اتلاف انرژی، مستقیماً شارژ کنید.
این کالا با تضمین اصالت ۱۰۰٪ گرید کیفی و سلامت فیزیکی توسط چمروش دیجیتال عرضه میشود:
مهلت تست اولیه: این محصول دارای ۷ روز مهلت تست اصالت و سلامت الکترونیکی از زمان تحویل کالا میباشد.
شرط ابطال گارانتی: بروز هرگونه آسیب فیزیکی، شکستگی، نفوذ آب یا رطوبت شدید، و صدمات ناشی از اتصال اشتباه قطبهای مثبت و منفی (خارج از محدوده حفاظتی دستگاه) یا اعمال ولتاژ و جریان بیش از حد نامی، کالا را از تعهد پشتیبانی خارج میکند.
توصیه فنی چمروش: برای جلوگیری از آسیب به چیپست هوشمند دستگاه، حتماً فرآیند نصب و راهاندازی را طبق دستورالعمل راهنما (اتصال ابتدا به باتری و سپس به پنل) انجام دهید.
مشاهده این کالا در وبسایت رسمی کمپانی Shanghai Raggie Power
دریافت کاتالوگ و دیتاشیت فنی کنترلر شارژ RAGGIE RG-CE10A (PDF) (سایت سازنده )
~~دریافت کاتالوگ و دیتاشیت فنی کنترلر شارژ RAGGIE RG-CE10A (PDF)~~ (این بخش به زودی فعال میشود)
📢 اطلاعیه فنی چمروش دیجیتال: بهزودی «دیتاسنتر اختصاصی چمروش دیجیتال» (مرکز جامع ذخیرهسازی دادههای مهندسی) راهاندازی خواهد شد و کاتالوگ، دیتاشیت و منوالهای رسمی تمامی محصولات و سیستمهای خورشیدی و حفاظتی جهت دانلود مستقیم در این بخش قرار خواهد گرفت. از صبوری و همراهی شما سپاسگزاریم.
۱. پردازنده صنعتی ارجینال (ST Chips): بر خلاف مدلهای فیک و ارزانقیمت بازار، راگی در این سری از چیپستهای گرید صنعتی ST استفاده کرده که طول عمر بالا و فرکانس سوئیچینگ پایداری دارند.
۲. ابعاد کامپکت و بهینه: این مدل با ابعاد $161 \times 102 \times 36$ میلیمتر، فضای بسیار کمی را در باکسهای تجهیزات یا پروژههای پرتابل اشغال میکند.
۳. پشتیبانی سفارشی از باتریهای لیتیومی: طبق دیتاشیت رسمی سری CE، این مدل در گستره ۱۰ الی ۲۰ آمپر قابلیت هماهنگی انتخابی با باتریهای لیتیومی را داراست.
محدودیتهای فنی قطعه (تعهد به صداقت چمروش):
۱. ظرفیت محدود برای توسعه: جریان نامی این دستگاه ۱۰ آمپر است. در نتیجه برای پروژههایی که نیاز به اضافه کردن پنلهای بیشتر در آینده دارند، دست شما را میبندد و باید از ابتدا به سراغ مدلهای ۲۰ یا ۳۰ آمپری بروید.
۲. محاسبه ضرایب ولتاژ در شبکه ۲۴ ولت: مقادیر ولتاژی پیشفرض کاتالوگ برای سیستم ۱۲ ولت است؛ در صورت اتصال به سیستم ۲۴ ولت، تمام رفرنسهای ولتاژی (مانند قطع لود و ولتاژ شناور) باید در عدد ۲ ضرب شوند.
۳. ترتیب سربندی الزامی: چیپست هوشمند دستگاه برای تشخیص ولتاژ پایه شبکه، ابتدا باید به باتری وصل شود. ترتیب نصب: ابتدا اتصال باتری، سپس اتصال پنل خورشیدی.
وضعیت تگ چمروش: این کالا به دلیل بهرهگیری از قطعات نیمههادی گرید صنعتی ST، منوی برنامهپذیر، ابعاد بهینه و قیمت به شدت اقتصادی در بازار آفگرید، واجد شرایط دریافت تگ «پیشنهاد چمروش دیجیتال» میباشد.
