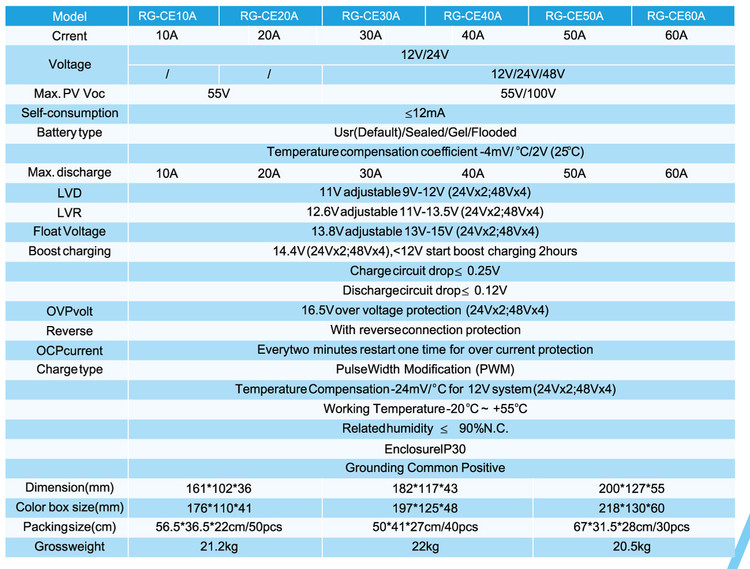

برند و اصالت کالا
RAGGIE (راگی) - دارای گواهینامههای بینالمللی CE, TUV, ROHS
مدل تجاری اختصاصی
RG-CE Series (مدل اختصاصی ۲۰ آمپر: RG-CE20A)
پردازنده و چیپست اصلی
RG-CE20A
تکنولوژی شارژ
مدولاسیون پهنای باند پالس (PWM) هوشمند ۳ مرحلهای
جریان نامی شارژ (Current)
۲۰ آمپر (20A)
ولتاژ سیستم و مکانیزم خودکار
شناسایی خودکار سیستمهای ۱۲ ولت و ۲۴ ولت (12V/24V Auto Work)
حداکثر ولتاژ مدار باز پنل (Max PV Voc)
۵۵ ولت (55V) - ایدهآل برای ساختارهای استاندارد
جریان مصرف داخلی دستگاه (Self-consumption)
کمتر یا مساوی ۱۲ میلیآمپر
انواع باتریهای پشتیبانیشده
تعریف کاربر (Usr Default) / سیلد-اسید (Sealed) / ژل (Gel) / اسید مایع (Flooded)
حداکثر جریان خروجی بار (Max. discharge)
۲۰ آمپر (20A) - همگام با جریان شارژ ورودی
ولتاژ قطع بار (LVD)
۱۱ ولت (قابل تنظیم در بازه ۹ تا ۱۲ ولت برای سیستم ۱۲ ولت)
ولتاژ وصل مجدد بار (LVR)
۱۲.۶ ولت (قابل تنظیم در بازه ۱۱ تا ۱۳.۵ ولت)
ولتاژ شارژ شناور (Float Voltage)
۱۳.۸ ولت (قابل تنظیم در بازه ۱۳ تا ۱۵ ولت)
حفاظت ولتاژ بالا (OVP)
قطع اضطراری خروجی در ولتاژ ۱۶.۵ ولت
ولتاژ بوست شارژ (Boost charging)
۱۴.۴ ولت (فعالسازی هوشمند به مدت ۲ ساعت در صورت افت ولتاژ به زیر ۱۲ ولت)
افت ولتاژ مدار شارژ
کمتر یا مساوی ۰.۲۵ ولت
افت ولتاژ مدار دشارژ
کمتر یا مساوی ۰.۱۲ ولت
حفاظت ولتاژ بالا (OVPvolt)
قطع اضطراری خروجی در ولتاژ ۱۶.۵ ولت (اور ولتاژ)
حفاظت اضافه جریان (OCPcurrent)
ریاستارت خودکار مدار در هر ۲ دقیقه یکبار در صورت بروز اضافه جریان
حفاظت اتصال معکوس (Reverse)
دارای مدار حفاظتی داخلی در برابر اتصال معکوس قطبها
ضریب جبرانساز دما
-4mV/C/2V (25 C )
مشخصات فیزیکی دستگاه (ابعاد)
161*102*36
شرایط محیطی مجاز
دمای منفی ۲۰ تا مثبت ۵۵ درجه سانتیگراد | رطوبت مجاز کمتر یا مساوی ۹۰٪ نان-کندنس
مکانیزم اتصال زمین (Grounding)
قطب مثبت مشترک (Common Positive)
کلاس حفاظتی بدنه و ارت
IP30
داکیومنت دستگاه کلاس درس کوتاه چمروش دیجیتال:
چرا مغز متفکر سیستم خورشیدی اهمیت دارد؟

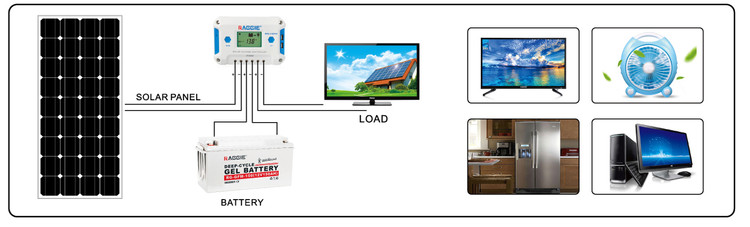

در مهندسی سیستمهای خورشیدی منفصل از شبکه (Off-Grid)، پنل سولار حکم مولد و باتری حکم مخزن ذخیره را دارد. ولتاژ تولیدی پنلها در طول روز نوسان شدیدی دارد؛ اگر این ولتاژ بدون ناظر وارد باتری شود، پدیدهٔ Over-Charging (شارژ بیش از حد) رخ داده، الکترولیت باتری تبخیر شده و سلولها آسیب جدی میبینند. کنترلر شارژ خورشیدی راگی سری RG-CE با استفاده از تکنولوژی مدولاسیون پهنای باند پالس (PWM)، یک شارژ هوشمند ۳ مرحلهای را پیادهسازی میکند. این دستگاه در مرحله اول با حداکثر توان باتری را شارژ کرده (Bulk)، در مرحله دوم ولتاژ را تثبیت میکند (Boost) و در مرحله سوم، جریان را به صورت پالسهای بسیار باریک در میآورد تا باتری در وضعیت اشباع و «شناور» (Float) بدون داغ شدن در بالاترین راندمان باقی بماند. این فرآیند دقیقاً همان فاکتوری است که طول عمر باتری شما را افزایش میدهد.
کاربرد عملی کنترلر RAGGIE RG-CE20A در پروژههای واقعی:
این کنترلر شارژ به دلیل بهرهگیری از چیپستهای ارجینال کمپانی معروف ST Microelectronics، پایداری فوقالعاده بالایی در مدارات سوئیچینگ دارد و گزینه اول برای پروژههای تجاری و حساس است. یکی از ویژگیهای درخشان مدل RG-CE20A، توانایی تامین جریان خروجی بار کامل تا ۲۰ آمپر است که به شما اجازه میدهد مصرفکنندههای DC قدرتمندتری را مستقیماً به ترمینال خروجی دستگاه متصل کنید. اگر به دنبال راهاندازی سیستم برق خورشیدی برای دوربینهای مداربسته امنیتی در فضاهای باز، تجهیزات مانیتورینگ، پکیجهای روشنایی ویلاها یا سیستمهای کمپینگ هستید، این مدل با سنسور جبرانساز دما، ولتاژ شارژ را بر اساس دمای محیط تنظیم میکند تا باتری در فصول مختلف سال آسیب نبیند. وجود خروجی USB دوقلو روی بدنه نیز کاربری آن را برای شارژ مستقیم ملزومات ۵ ولتی (مثل تلفن همراه و مودم) بدون نیاز به اتلاف انرژی اینورتر، بسیار محبوب کرده است.
این کالا با تضمین اصالت ۱۰۰٪ گرید کیفی و سلامت فیزیکی توسط چمروش دیجیتال عرضه میشود. جهت بهرهمندی از خدمات پشتیبانی و طول عمر بالای دستگاه، رعایت موارد زیر الزامی است:
مهلت تست اولیه: این محصول دارای ۷ روز مهلت تست اصالت و سلامت الکترونیکی از زمان تحویل کالا میباشد.
شرط ابطال گارانتی: بروز هرگونه آسیب فیزیکی، شکستگی، نفوذ آب یا رطوبت شدید، و صدمات ناشی از اتصال اشتباه قطبهای مثبت و منفی (خارج از محدوده حفاظتی دستگاه) یا اعمال ولتاژ و جریان بیش از حد نامی، کالا را از تعهد پشتیبانی خارج میکند.
توصیه فنی چمروش: برای جلوگیری از آسیب به چیپست هوشمند دستگاه، حتماً فرآیند نصب و راهاندازی را طبق دستورالعمل راهنما (اتصال ابتدا به باتری و سپس به پنل) انجام دهید.
مشاهده این کالا در وبسایت رسمی کمپانی Shanghai Raggie Power
دریافت کاتالوگ و دیتاشیت فنی کنترلر شارژ RAGGIE RG-CE20A (PDF) (سایت سازنده )
~~دریافت کاتالوگ و دیتاشیت فنی کنترلر شارژ RAGGIE RG-CE20A (PDF)~~ (این بخش به زودی فعال میشود)
📢 اطلاعیه فنی چمروش دیجیتال: بهزودی «دیتاسنتر اختصاصی چمروش دیجیتال» (مرکز جامع ذخیرهسازی دادههای مهندسی) راهاندازی خواهد شد و کاتالوگ، دیتاشیت و منوالهای رسمی تمامی محصولات و سیستمهای خورشیدی و حفاظتی جهت دانلود مستقیم در این بخش قرار خواهد گرفت. از صبوری و همراهی شما سپاسگزاریم.
نقاط قوت واقعی:
۱. خروجی بار همگام (Full 20A Discharge): بر خلاف بسیاری از برندهای ضعیف بازار، این دستگاه در خروجی لود (Load) افت آمپر ندارد و تا سقف ۲۰ آمپر واقعی خروجی مصرفکننده میدهد.
۲. مدار محافظ هوشمند هوشمند (Over-Current Auto-Restart): در صورت بروز اتصالی یا اضافه جریان در خروجی، دستگاه قفل نمیکند؛ بلکه هر دو دقیقه یکبار مدار را به صورت خودکار تست و بازنشانی (Restart) میکند تا در صورت رفع خطا، سیستم دوباره به کار بیفتد.
۳. شخصیسازی گسترده ولتاژها: امکان تنظیم دستی ولتاژهای بحرانی دشارژ (LVD) و وصل مجدد بار (LVR) به کاربر اجازه میدهد عمق تخلیه باتری را متناسب با نیاز خود مدیریت کند.
محدودیتهای فنی قطعه (تعهد به صداقت چمروش):
۱. نیاز به محاسبه ضریب ولتاژ در سیستمهای ۲۴ ولت: تمام پارامترهای ولتاژی ثبتشده در کاتالوگ (مثل LVD روی ۱۱ ولت یا Float روی ۱۳.۸ ولت) بر مبنای سیستم ۱۲ ولت است. در صورت استفاده در سیستم ۲۴ ولت، این مقادیر باید در عدد ۲ ضرب شوند (مثلاً ولتاژ اورولتاژ خروجی بجای ۱۶.۵ ولت، روی ۳۳ ولت اعمال میشود).
۲. افت راندمان طبیعی در ساختار PWM: به عنوان یک کنترلر خورشیدی PWM، راندمان تبدیل انرژی این دستگاه نسبت به مدلهای گرانقیمتتر MPPT پایینتر است و برای نیروگاههای بزرگ گزینه اول نیست.
۳. حساسیت به ترتیب اتصالات: چیپست مرکزی دستگاه برای کالیبره کردن و تشخیص خودکار ولتاژ شبکه (۱۲ یا ۲۴ ولت) ابتدا به ولتاژ رفرنس باتری نیاز دارد. ترتیب حیاتی نصب: ابتدا اتصال باتری، سپس اتصال پنل خورشیدی.
وضعیت تگ چمروش: این کالا به دلیل استفاده از قطعات نیمههادی گرید صنعتی ST، هیتسینک فلزی واقعی یکپارچه، قابلیت جریان خروجی کامل و منوی برنامهپذیر، واجد شرایط دریافت تگ «پیشنهاد چمروش دیجیتال» میباشد.
